معرفی
کاربرد ماژول‌های آمپلی فایر دریافت صدا از منبع، تقویت آن و انتقال به اسپیکر (باند) برای پخش است. این ماژول با استفاده از چیپست TPA3110 از کلاس D، خروجی صدای با کیفیت و توان نسبتا بالا ارائه می‌دهد. حداکثر توان خروجی این ماژول برای هر یک از دو خروجی ۳۰ وات می‌باشد (برای رسیدن به این عدد، لازم است ماژول را با ولتاژ ۲۴ ولت و جریان ۳ آمپر یا بالاتر تغذیه کنید و از باندهایی با امپدانس ۴ اهم استفاده کنید).
ولتاژ تغذیه‌ی این ماژول ۸ الی ۲۶ ولت DC می‌باشد که استفاده از آن را با برق اتومبیل و یا آداپتورهای ۱۲ ولت ممکن می‌سازد. جریان مورد نیاز برای تغذیه ۳ آمپر و بالاتر خواهد بود. البته با استفاده از آداپتور ۱۲ ولت ۲ آمپر نیز ماژول راه اندازی شده و قابل استفاده می‌باشد اما برای دریافت حجم صدای بالا و عدم کاهش کیفیت خروجی در ولوم بالا (به اصطلاح سکته کردن صدا)، لازم است از ولتاژ و جریان توصیه شده (۲۴ ولت ۳ آمپر) استفاده نمایید.
از کاربردهای این ماژول، تعمیر یا ساخت سیستم پخش خانگی و سیستم صوتی اتومبیل را می‌توان نام برد.

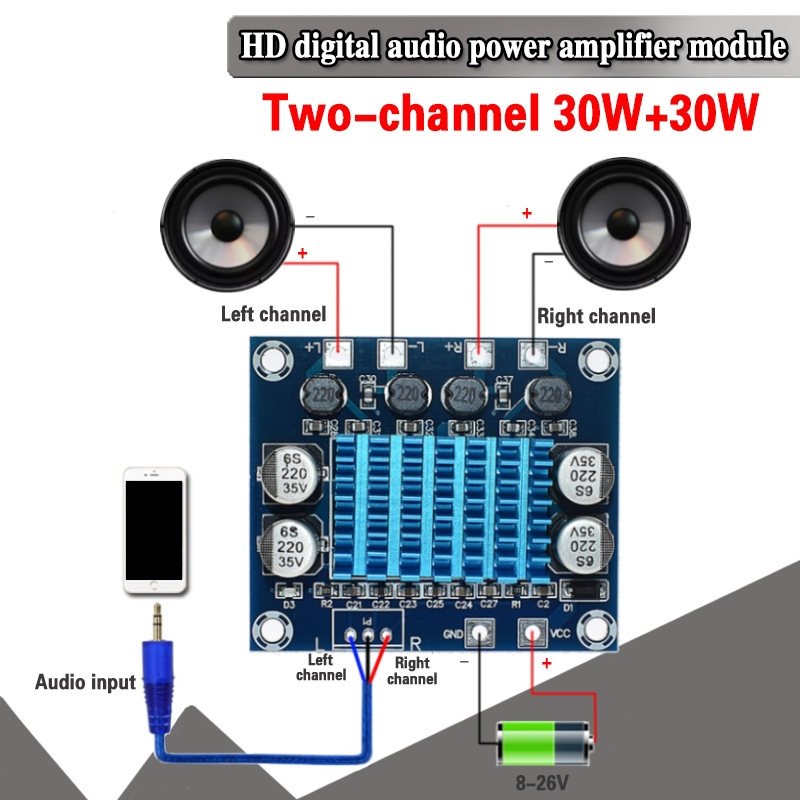

نحوه‌ی انجام اتصالات تغذیه و باندها در تصاویر موجود است. به جهت مثبت و منفی تغذیه دقت فرمایید. در صورت اتصال معکوس ولتاژ ورودی ماژول آسیب می‌بیند.
مشخصات
- ابعاد۵۴x46x14 میلی‌متر
- قابلیت هاخروجی صدای استریو حداکثر توان خروجی هر کانال ۳۰ وات (مجموع ۶۰ وات) دارای آی سی TPA3110 کلاس D با راندمان بالا و اتلاف حرارتی کم ولتاژ تغذیه ۸ الی ۲۶ ولت DC جریان مورد نیاز: ۳ آمپر و بالاتر (برای رسیدن به حداکثر حجم صدا) سازگار با باندهای ۴ الی ۱۶ اهم امکان راه اندازی با برق خودرو (برای دریافت حداکثر خروجی، با ورودی ۲۴ تغذیه کنید و از اسپیکرهای ۴ اهمی استفاده کنید)
- ویژگی‌های قطعات الکترونیکیصنعتی
- عمومی
- سایر توضیحاتاز اتصال معکوس ولتاژ ورودی خودداری نمایید.
