معرفی
توضیحاتی راجب ماژول شارژ TP4056 :

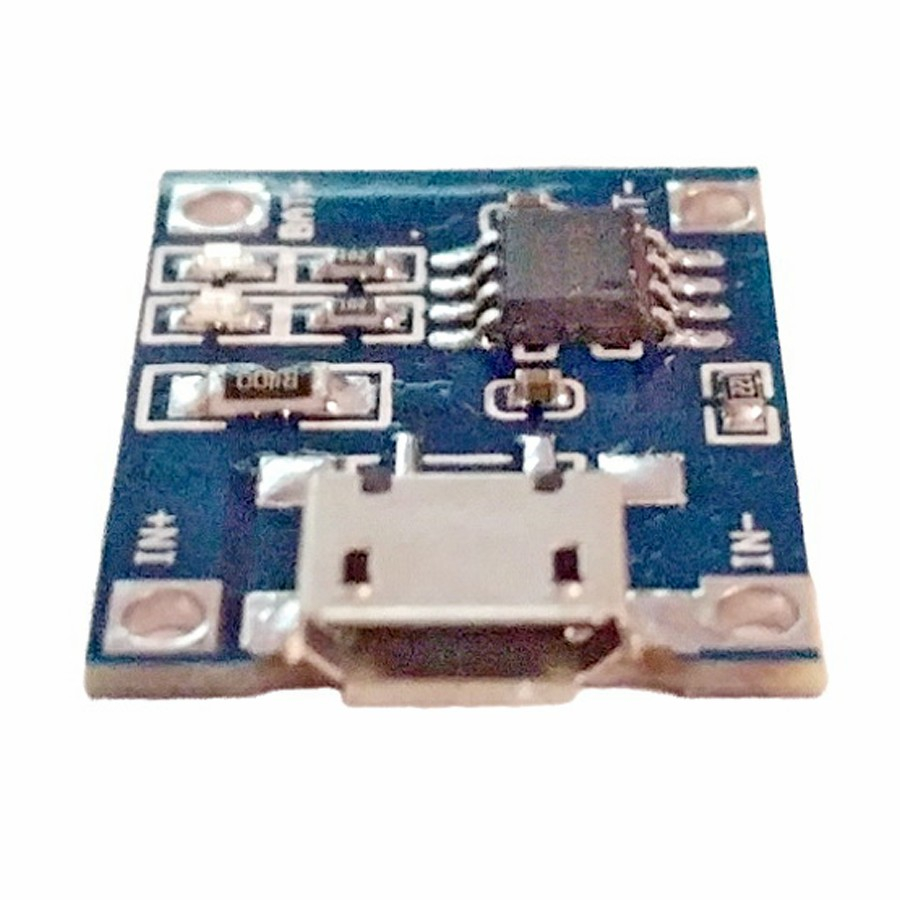

ماژول TP4056 یک ماژول شارژ سلول لیتیوم یونی یا سلول لیتیوم یونی بسیار کارآمد ۳.۷ ولتی است. این نه تنها می تواند باتری ۱۸۶۵۰ را شارژ کند، بلکه می تواند طیف گسترده ای از باتری های لیتیوم یونی ۳.۷ ولتی با اندازه و انواع مختلف را شارژ کند. قلب ماژول یک آی سی TP4056 است که یک آی سی شارژ باتری لیتیومی پیشرفته است. آی سی ساخته شده و به صورت داخلی برنامه ریزی شده است تا شارژ کارآمدی را برای سلول لیتیوم یون فراهم کند که باعث افزایش بازدهی و عمر باتری می شود.
آی سی یک پایه ورودی دما نیز دارد که می توانیم سنسور دما از نوع NTC را از آن وصل کنیم. سنسور دما باید به بدنه باتری متصل شود تا دمای باتری در هنگام شارژ را تشخیص دهد. IC همچنین طوری برنامه ریزی شده است که وقتی دمای باتری از حد تعیین شده در برنامه آی سی بالاتر می رود، شارژ را قطع کند. این ماژول همچنین دارای دو نشانگر LED است که در قسمت پایه ماژول و جزئیات بالا مشخص شده اند. یک LED نشان می دهد که باتری در حال شارژ شدن است و هنگامی که باتری کامل شارژ می شود به طور خودکار غیرفعال می شود و LED دیگر برای نشان دادن شارژ کامل باتری فعال می شود.
حداکثر جریان خروجی ماژول ۱A است اما می توان آن را با یک مقاومت تنظیم کرد که در ادامه مقاله به آن خواهیم پرداخت.
جریان شارژ خروجی ماژول را می توان توسط یک مقاومت که در تصویر ماژول بالا نشان داده شده است کنترل کرد. برای بدست آوردن جریان مورد نظر باید این مقاومت را با توجه به نیاز جریان شارژ خود تغییر دهید. در تصاویر لیستی وجود دارد که در آن متوجه خواهید شد که کدام مقدار مقاومت حداکثر جریان خروجی را به باتری ارائه می دهد.
